iPadを使ったNC旋盤の指導【工業系列】

1台の数値制御旋盤(NC旋盤)で今年は15人が技能検定2級に挑戦します。

去年は2級もいましたが、検定自体が新型コロナウイルス感染症の影響で中止となっています。

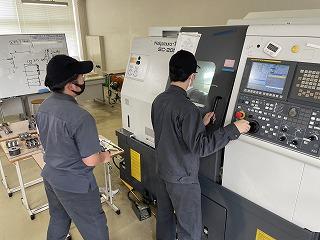

1台のNC旋盤で最大10人に教えたり、1人の作業をみんなで見ることがあるためにiPad(カメラと画面)を固定する器具?を作ってみました。

加工機の奥で実際の加工が行われているのが表面に見えるので、密になりにくくなりました。

こんな時代なので時代にあわせてプチ改善しながら進めています。



紐の端を切った方がよさそうです。

難しい加工と無料CAD-CAMの活用【R&Dプロジェクト部】

あとちょっとのところで、材料が折れました。

「歯周病の歯の歯石取りをしていて、歯が折れる感じかな?」と部員に共感を求めても

全く反応がありませんでした。(まだ20年以上先の話ですよね)

加工機は中村留精密工業株式会社製 SC-200です。

1月の技能検定受検者15人の指導期間中で込み合っているため、機械が使える時間が限られている状態です。

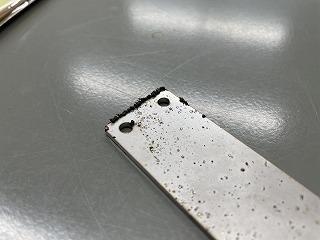

できた?ものがこちら。どこかの遺跡の発掘品???右端の折れた跡が痛々しい。

左右対称の部品のはずなのに、左側がやけにやせ細っている(振動でぶつかって細く削れてしまっている)。



今回作成しているのはCameraClassマイコンカーの「カメラブラケット」です。

右側の水色の〇はYZ座標の原点になります。周りの線は工具の軌跡で、その軌跡の中が部品の形になります。

図は天地が逆で、左右の穴はカメラ基板の取付のねじ穴、中央の部分はこの部品を固定するパイプが

取りつくところです。



工具経路を変更してみました。根元の加工をやめました。

使用しているCADはJW-CAD(建築の多くの設計事務所さんご愛用の、無料で仕事でもつかえるCADソフト)です。

顧問の私が工具店にカーポートの製作を依頼した時もこれを使って建物や敷地ギリギリまで柱を張り出させたり、

家に張りついているエアコン室外機との干渉を回避する提案をする際にもこれを愛用しましたので、皆さんもご利用ください。

(施工の予定図をメールしてもらい、それに対し修正して返信するというやり取りをしました)



ここからはCAMソフトを使って、CAD図面からGコード(加工用のプログラム)を自動生成する方法をご紹介します。



さきほどのCAD図面を「NCVC」というソフトにかけてGコード(工作機械用のコード)を自動生成します。

その自動生成されたプログラムを図で示したものがこれになります。2次元から3次元になりましたね。



途中の設定はこれです。他は何もしていません(JW-CADのプラグインをインストールした程度)

専門用語ばかりです。新しい言語を習得するつもりで慣れてください。

そもそもこの投稿の文章も「違う言語感」がありますね。「古文」じゃなく、「新文」??

一時期「わかりやすい授業」というのも流行っていましたが、「わかりやすい先生」から、

就職してからの「熟練のおじさん、おばさん」とのギャップが大変なので、

「おじさん、おばさん言語」に慣れてもらう指導も取り入れています。

冒頭の意味不明な会話にも対応できるスキルの育成という、ネライもあります?

また、このように「脱線」した場合に「相手のプライドを傷つけずにもとに戻るよう誘導する」力も育成されます??



「NCVC」は舞鶴工業高等専門学校教育研究支援センターの眞柄賢一氏が作成したフリー(無料)のCAMソフトです。

この状態ではマシニングセンタやNCフライス盤でおなじみの、XY平面上で描かれてしまいます。



これをワードパッド(windowsの「アクセサリ」に付いているソフト)で編集(文字の置換)をかけます。

置換する目的は、マシニングセンタはXY平面上、NC旋盤はYZ平面上に動くからで、NCVCはXY平面のみ対応しているからです。

①「Z」を「TEMPORARY]に置換(TEMPORARY←「仮置きする文字」で、これはプログラムではありません)

②「X」を「Z」に置換

③「TEMPORARY」を「X」に置換

④「K」を「TEMPORARY」に置換(I J K は円弧加工の中心を示す座標系です)

⑤「I」を「K」に置換

⑥「TEMPORARY」を「I」に置換

⑦「G02」を「G3」に置換(G02やG2は右回りの円弧加工、G03やG3は左回りの円弧加工」

⑧「G03」を「G2」に置換(G02とG2は同じ意味で、NCVCはG02を使っているのでG2に置換すればTEMPORARYに仮置きすることを省略できます)



あ、失敗しました。

G02(G2)やG03(G3)の円弧加工は「どの平面上に右回転、左回転するか」の指示が曖昧でした。

G17はXY平面、G18はXZ平面、G19はYZ平面を示すので、今回は「G19」と事前に宣言しなければなりません。

(この状態ではG17のXY平面上に円弧加工をしているのがわかりますか?)



できました。上方向が実際の機械の右方向(Z座標)となります。

ここから生成されたGコードの必要な部分をコピペして、実加工のプログラムを完成させます。





改良してできたものがこちら。

・・・・材料はおれなくなった(ニッパーで切った)けど、遺跡の発掘品の感じは否めません。

0.001mm単位で加工でき、自動車メーカの部品を0.02mm程度の精度で大量生産できる加工機なのにこの出来か???

つまり、まだ固定の剛性不足ですね。加工機は悪くない。工順を指示している我々が悪い。

私たちは0.05mmくらいで十分(肌の荒さも)なので、振動した時の振幅も

せめて0.05mmくらいになるように剛性を考慮しなければいけませんね。

(「髪の毛半分の幅くらいで振動している感じに見える」といったところでしょうか。)



【まとめ】

・工順が大切。CAMソフトが使えても加工は成功しない(絵に描いた餅)。

・手打ちでプログラムを作ると数時間かかります。(あまり複雑だと数千行のプログラムになり、事実上不可能)

・高価なCAMソフトを使うとお金がかかります。

 (最近は剛性を考慮した加工ができるCAMソフトもありますが、

  今回のような多面加工の場合は、まだ人間が方針を決めてチューニングする必要性は十分にあります)

・数学ができると、時間とお金をかけずにできます。みなさん、数学を頑張りましょう(これがオチ???)

創立記念日に、北陵のルーツをたどりに県工へ?【R&D部】

今日は創立記念日。定期考査1週間前だったのですが、創立記念日らしい活動をしてみました。

金沢北陵高校←前身は「松陵工業高校」←その前身は「県立第二工業高校」というご縁で?

県立工業高校に行ってきました。

県立工業高校では、レーザ加工機で歯車を製作させていただきました。





材料はエンジニアプラスチックの「ポリアセタール1mm」

シールに「本来の用途以外使用しないでください」という但し書きがありました。「本来の用途」とは・・・?



googleで「歯車 dxf 生成」と検索して「歯車君dxf作成」のサイトへ行き、そこで所望の数値を入力し、dxfデータを生成。

しかし「転移係数って習ったけど何だったっけ??」という状態。インターネットの歯車メーカの技術資料で確認(係数は「0」でよかった)。

その後、フリーの「jw-cad」ソフトで、穴を追加し、CAMソフトでプログラムを自動作成。しょうとしたら、jw-cadで読み込めない。別のCADソフトで読み込ませて保存したら読めるようになりました。



ピアシング条件と加工条件がない。

材料のデータは鉄板とアルミ板とステンレス板とべニア板とカーボンのみが登録されている模様。

仕方がないのでカーボン板の加工条件を参考に

CW、15mA、アシストガスはエアで0.05MPa、ピアシング時間は0.2secと適当に決めました。

うまくいかないことが多く、かなり精神的に参ってきました。





加工はまず、四角形の形状の試加工から始める(加工後の四角形の幅を0.01mm単位で測定するため)。まず、ノズルが材料にぶつかり(壊れません)高さ調整に悩む。ほか、レーザが全く出なかったり、アシストガスのエラーや、オフセット(加工幅の分よける機能)が有効にならず苦戦。

取扱説明書と県工の授業用のマニュアルを顧問と部員で読み漁る。

部員は授業用のマニュアルで操作の誤りに気付き、「それ、もしかして違うんじゃないですか」と低姿勢で顧問に指摘。大人だ。

顧問は取扱説明書から、自動生成したプログラム中の「G41 D0」を「G41 D1」とすることで、オフセット設定1のパラメータが有効にできることに気付く。

しかし、多くの問題にぶつかって精神的に参っていたため、途中、多くの昼休みの時間をとりました。



オフセットなしの歯車は痩せています(噛み合いのすきまだらけ)。

オフセット(加工幅の分よける機能)調整後(噛み合いの隙間がなくなりました)。

プロが見たら「オフセットしすぎ」と言われるかもしれませんが、目視でOKしてしまい、目標の30セットを加工してしまいました。

携帯電話のカメラで拡大することに後で気づき、拡大するとオフセットし過ぎと気づく。

精神的に参っていたと終わってから自覚。



休憩のためにジュースを飲みに生徒玄関の方へ行くと、

ややっ!ここにも「栄光の記録」が!本校と同じ名前!!!

本校の「栄光の記録」は新聞記事中心ですが、県工さんのように賞状のコピーも加えると良いかもしれませんね。



楽しい一日でした。

部活動がない日の活動【R&Dプロジェクト部】

テスト1週間前に入った月曜日、部員のN君から

「今日はまだ余裕があるので部活動しませんか?」と顧問にお誘いがありました。

 自動運転模型自動車(マイコンカー)の部品製作が進んでおらず、プログラム開発ができない状態でした。

(去年のマシンは重要部品がよく壊れるので、お蔵入りにしています)



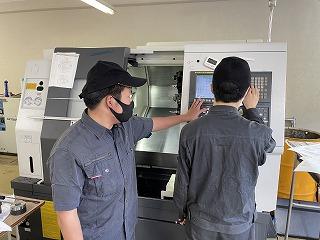

今回は材料を固定して回すことができる数値制御旋盤(CNC旋盤)で製作しています。

材料を指定した角度で固定し、平面も回転工具で削ることができます。



最近はN君は試加工も自分でできるようになってきました。

プログラムに関しては、またN君はこの加工プログラムの製作には「見習い」の立場でプログラムの修正に参加です。

次は最初から別のプログラム製作に携わってもらおうと思います。



彼は2年の時に技能検定の数値制御旋盤作業3級を取得していて、

3年のこの後期にでマシニングセンタ作業3級、普通旋盤作業2級を取得予定です。

(3年前期に数値制御旋盤2級を取る予定でしたが新型コロナウイルス感染症関連で検定が中止になりました)

ポリテクカレッジ石川に進学予定とのことなので、今年度中に本校で練習して

来年度の前期に数値制御旋盤2級を取る予定だそうです。

来年度か再来年度には、若年者ものづくり競技大会の全国大会にでも出場してもらいたいものです。

 ↓「そこ、ダメダメダメダメ、止めて止めて止めて」と、顧問と部員で加工中の様子をお楽しみください。(30秒強)

久々の1日練習【R&Dプロジェクト部】

1日の活動は半年ぶりでしょうか。

当初の予定。しかし午前も午後も検定の練習

2年生は2級の荒削り。授業中は他の2年生にこの要素を教えてください。お願いします。

両側の3年生は真ん中の1年生に3級を教えてます。午後になって検定の全体が見えてきた模様。

部長!だいぶ疲れがたまってますね。

朝8時から開始し、現在15時。もうやめましょう。

もう1人の3年生は他の3年生3人と2年生2人に仕上げと溝とネジを教えるため、予行練習中。



明日こそマイコンカーやりましょう。

ちなみに今年度後期の技能検定は、予定ですが

本校として

•2級の旋盤 6人

•3級のNC旋盤 16人

•3級のマシニングセンター 2人

•3級の旋盤 23人

•3級の機械検査 35人←ここはまだ構想段階

のべ82人を計画しています。

さばけるかどうかは部員たちにかかっていたりします…

!祝!完成!北陵祭に向けプロジェクタ架台製作【R&Dプロジェクト部】

前回の記事はこちら←この記事の続きです。

今日は5限で終わり、1時半過ぎから5時半までの部活動。何とか完成できました。ここまでいろいろありました。

今日の難所。購入しておいた金具の爪の部分が大きいため、研削してサイズ変更。





体育館で取り付け中、お約束の十字穴ナメ。

高所作業(2mくらい)なので電動工具の後ろを手で押しにくい!(下で支えあります)。

プライヤーで頭を掴み、外しました。



なんとか本番一週間前に納められました。

北陵祭に向けプロジェクタ架台製作【R&Dプロジェクト部】



体育館ステージ左横のプロジェクタの架台。

6年ほど前に当部活(旧コンピュータ部)の顧問、I先生が製作したものです。

今回は文化祭の3会場同時配信のために、ステージ右横にも架台も増設(製作)します。

右は5・6年前に作った架台。左が今回製作する(した)架台です。

最近、超単焦点のプロジェクタが入ったので、架台の全長を短くしました。

 従来品は角処理がきれいにされていたり、面と面が面一(ツライチ)になるように追加工が施されていたり、ナットやワッシャーの向きが統一されていたりと、よく見るとしっかりとした品になっています。

それに比べ、今回製作したものは、穴の位置が明らかにズレてしまっていたり、面取りも修正しきれていない等、甘い状態です。途中、従来品と見比べ合わせてくれたものの、イマイチなオーラが漂っています・・・(ブランド物とその偽物を並べた様子・・・でしょうか)。

今回は部員7人で採寸(設計)から8時間かかったので、工数は56時間です。

会社なら間違いなく潰れます(笑)。だだ、何事も経験ですので、

作業日報に時間を記載するなら・・・

  ・受注製番に関する工数・・・・設計1時間、製作、取り付け確認4時間

  ・技能習得の工数・・・・・・・51時間

といったところでしょうか(直接工数比率8.9%になるので、どちらにせよこちらを指摘されそう)。

------------------------------------------------------------

2年生のK君が採寸し、設計。おつかれさまでした。

---------------------------------------------------------

みんなで切り出し。

奥はアルミのLアングル(50mm×50mm×板厚5mm)を金のこで切断しました。

手前は材料不足のため、角パイプを代用品にして切断しました。

ここで、長さを間違えるミスをしました(顧問の確認不足)。

加工直前の複数確認を顧問を利用して行うチェック体制を確認しました。

とはいうものの、材料の予備もなく、代用品の角パイプの箇所が増える結果になりました。

---------------------------------------------------------



フライス盤で材料の両端を仕上げ。
---------------------------------------------------------



さらに角が鋭利になるので、やすりで面取り。

角を取るのになぜ「面取り」というのかという話も挙がりました。

あとで調べると「取る」=「得る」という意味だからだそうです。

角を取って面を得る???
---------------------------------------------------------

ボール盤でボルト穴をあけました。

穴が「ボール」?? これはボーリング(穴掘り)なので、ボール盤といいます。

鋼材ではなくアルミなのでサクサク削れます。
---------------------------------------------------------

穴の面取りは、右の3年生のT君のように、大きなドリルを手回しで行いました。
---------------------------------------------------------



組立開始。手前と右の人たちはねじの締める強さを体験しています。

右の画像のようにM6(直径6mm)のねじを工具で力いっぱい締めて千切る感触を確認しています。

締めすぎると千切れる。締め足らないと緩む。

適正トルクがあることと、鋼材の破壊(粘りながら破壊)を体験してもらっています。

これを知っていれば、ダメになった(なりそうな)ねじに気づくことができます。
---------------------------------------------------------

体育館に行き、既存のステージ左の取り付け金具を利用し、製作した架台の取付確認をしました。

大丈夫そうです。

(作業中の体育館は暑いだろうと思っていましたが、9時ごろだったので涼しかったです)
---------------------------------------------------------

壊れているスクリーンを分解して、スクリーンを確保します。

バネの力が解放される瞬間、ヒヤリハットしました。

あとは、金具を取り付けるだけです(手配中)。

なんとか9月4日の北陵祭には間に合いそうです。「後の祭り」にならないように・・・

・・・本業のロボット製作が・・・後の祭り状態に入ってきている・・・。

4連休の部活動で車体設計【R&Dプロジェクト部】

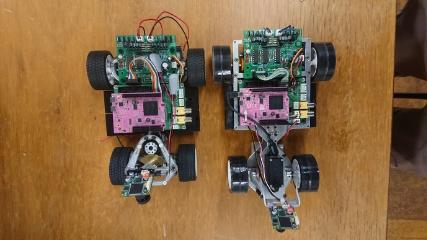

昨年度、全国大会出場を逃したCamera_Classマイコンカーの車体の再設計にようやく取り掛かります。

昨年度車体を共同開発した金沢市立工業高校さんは全国大会3位、北信越大会1位。

同じく昨年度車体を共同開発した石川県立工業高校さんは北信越大会2位。私たちは北信越大会3位と4位。

リベンジで行ってきた2月のテクノプラザおかや杯では1位2位3位。解析すると金沢市立工業より早くなった。

・・・目指せ全国優勝(いつも車体だけトップクラス?)。

しかし、2月の大会から早半年経とうとしているものの、まったく開発が進んでいない状況。この4連休からスタートです。

 -------------------------------------------------------

前回はここまで(半月以上前)。再設計の優先順位は以下の通りです。

① ステアリングギヤ(市販品のサーボモータの中にある)が壊れるので壊れないようにする。

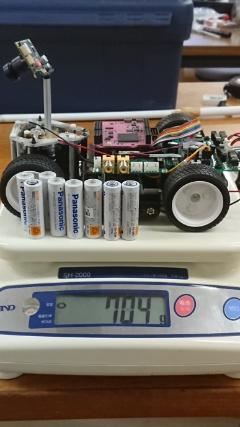

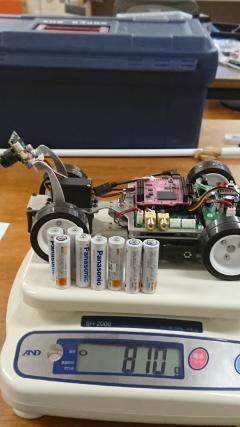

② 軽量化(部品点数増なのに・・・)

③ ほか何か性能上がらないか?



初日は設計方針の確認、他校のマイコンカーの強みを使えないか検討。以下も初日の内容。

-----------------------------------------



壊れないための仕掛けを学ぶ。先週、顧問がバラしていたままの旋盤(直らず放置)があったのでよかった?

過負荷(ぶつけるなど)でギヤの歯が欠けないように3段階で保護する仕組みとなっています。

(①トルクリミット機構、②真鍮製のキー、③鉄製のキー の3つの砦でギヤを守る)

しかしこの機械は3番目の砦の鉄製のキーまで壊れていました。



1番目の砦、トルクリミット機構。バネとパチンコ玉と切り欠きで構成されている。

ばねの力で部品を壊さず過負荷(軸をねじる力)を逃がしてくれる。

壊れてはいませんでした。

トルクリミット機構も適切な強さで利くようになっていたかどうかは確認せずバラしてしまいました(痛恨のミス)。



2番目の砦の真鍮製のキー(ギヤの内側の凸になっているところ)は予想通り壊れていました。

しかし、壊れたカスで駆動がつながっていました(滑ったり滑らなかったり)。

固定ネジが外れません。ねじを緩めようとしても空回りします。

 タイヤ屋さんにあるようなエアインパクトレンチをどこかから借りてきて緩めるしかありません。



3番目の砦、S45C(鋼材)のピンが中で折れていました。

2番目の砦のねじを緩められなかったのはこれが原因です。ねじを緩めようとするとここが滑る。

こちらも何となく駆動力が伝わっている(滑ったり滑らなかったり)。

しかも切れたピンが片側しか抜けない。



故障の原因は、固定ねじの締め過ぎによるものか、何らかの過負荷でこじったのか、ぶつけた衝撃が強かったのか、

1つ目の砦が利いていなかったのか。

・・・わからなくなってきました。

 -------------------------------------------------------------

脱線したので本題へ。

上記のオチは、「壊れるギヤより弱い部分を作ること」でした。



教科書でステアリング機構の下調べ   一次スケッチ(数時間かかった、途中眠くなる)

------------------------------------------------------------------------

2次スケッチ(20時間くらい?かなり眠くなる。空間理解がつらいです)。

空間認識能力の限界を感じ、3次元に逃げることにしました。

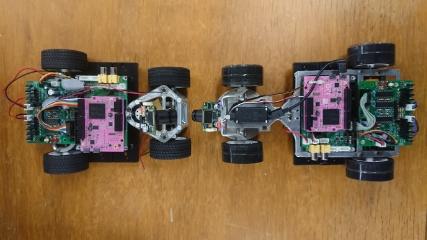

本校初のアッカーマン機構にしました。

(顧問は作る時間がないと言ってそれとなく反対したが、性能アップも望む部員のみなさんに押し切られました)



今回の改造の結果、理論的にハンドル角が反応する(所望の角度に達する)速さ4倍速くなり、性能アップができそうです。

(変更前後の評価実験チーフは部長の西山君。実験動作プログラムを作って、高速カメラで動画撮影→コマ数で確認する予定。)

CADがわからない人は並行してCAD学習



前部分のみ3次スケッチ(3D_CADがわかってて、形が決まっていればこれは2時間でできる)

(先に作ってあった2次元図形を利用)(ベアリングなどは干渉チェック目的のため省略)

連休中はここまで。来週は作り直しを減らすため干渉チェックを続ける。

(まだリンク部分ができていないので、できたらコンピュータ上で動かしてみる)



加工は中村留製のCNC旋盤で切削の予定。今年の加工チーフは生徒会副会長の中村くんの予定

(ヒマがあるのでしょうか???)。

入部3週目、週末の活動【R&Dプロジェクト部】

1年生は学校になれるまで、週末のみの部活動です。

1年生のみで部活動をする予定でしたが、2、3年生も旋盤の練習やマイコンカーの設計を進めたいらしいので、合同実施としました。



ですが今回は(も)、盛りだくさんの活動でした。

・先輩が金曜日にやり残したテレビ台車の製作

 製品のネジ穴が開いていなかったりしていたので新たにネジ加工していて遅れたもの





・授業で習った旋盤の4つ爪チャックの練習と後輩に教える



・たまたま補習ばっかりで2年生1人と顧問だけだった日に行った

 3級マシニングセンター技能検定練習報告 うまく行ったこと失敗したこと

先輩から、教えている後輩へ、送風ファンや空圧ポンプや油圧ポンプで聞こえないから

でかい声で喋ってくれと言われていました。

マイコンカーの製作で必要なのでみんな聴きたがっています。

伝えるのって大変ですね。



・マイコンカーの設計方針について話し合い

 今のところガンガン話が出て覚醒しているのは部長だけ、どれだけ広がるか、広がってもらわないと。



を行いました。



今年度のメンバーとAppleTV【R&Dプロジェクト部】

今年度は

1年生 2人

2年生 2人

3年生 9人

のスタートです。例年通りです。

例年、1年生は2人くらいで、学年が上がるにつれ、増えていきます。

今日も2年生の旋盤の授業で、部活動に入っていなくて腕のいい生徒を3人見つけたので誘ってみました。途中から入っても伸びるのです。なので入ってくれないかなと期待しています。また、3年生は運動部を引退してから始めたいという生徒が、例年新たに入ってきます。

1年生はしばらくは土曜日午前だけの活動です。普段の活動は抽象的すぎてついて行けなさそうなので。

今日は3年生は補習があるので2年生だけの活動でした。2年生は1年生の時に普通旋盤とNC旋盤の技能検定3級を取得済みなので、マシニングセンタの練習をしたいと思っていました。しかしたまたま教室用に注文していたAppleTVが10台届いたので、予定を変更し、セットアップと接続テスト(各教室へ持って歩くのは顧問)をしてもらいました。若いので機器を柔軟に使いこなして助かります。業者みたいなことさせてすみません。
